二、 主板
1、电路主板介绍

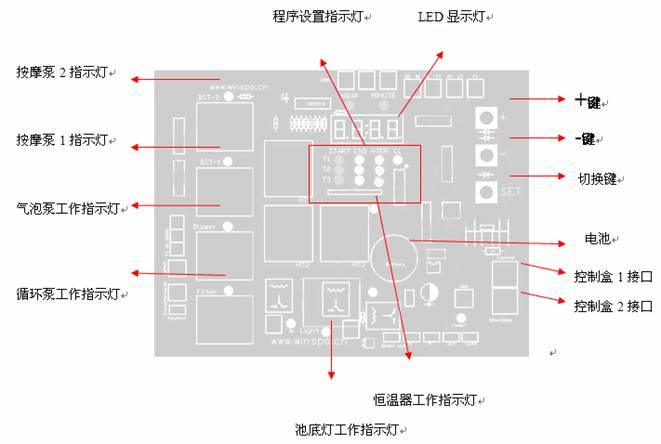

控制系统电路主板：
1.
电路板面简单。操作界面简单、友好。
2.
电路板上相应的文字标注更直观，清晰，使操作更有简单、更有效率。
3.
运用指示灯来确定相应的设备的工作状态，故障排除更快捷，准确。
4.
LED显示屏交替显示时间与温度，两位时为温度，四位时为时间。
5.
双控制盒接口，控制更显人性化，更方便，节省人力与时间，提高工作效率。
6.
内置电池，断电后，时钟仍然可持续运行。
7.
所有设置均有记忆功能。
1. 系统程序设置

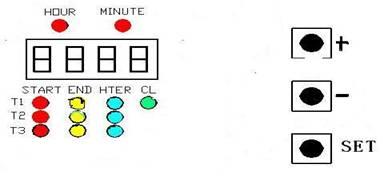

控制盒的主板右上角如下图：
①
HOUR指示灯：时间整点
②
MINUTE指示灯：时间分钟
③
START指示灯：相应的工作时间段开始
④
END指示灯：相应的工作时间段结束
⑤
HTER指示灯：相应的工作时间段内的温度
⑥
CL指示灯：消毒
⑦
T1、T2、T3分别为三个不同的工作时间段
注：1.
操作前请仔细阅读每步步骤。
2. 初次启动时所有的程序均为出厂设置均为零，即没有设置相应的功能。
3. 设置系统程序时，如5秒钟内无设置动作，系统自动退出该设置并自动保存，相应指示灯关闭。当按切换键“set”键选到已设置好的指示灯时，LED显示屏上显示相应的设置。
4. 当系统程序运行到所设置的相应的时间段（T1、T2、T3）时，相应一排的指示灯亮，当该工作时候段结束后，相应的一排指示灯自动关闭。
5. 当LED显示屏出现E1显示时，说明水路中没有水流。循环泵在运行10秒钟后，如检测不到有水流，自动停止工作。
6. 当LED显示屏一直显示为99时，说明温度感应探头接触不良或温度感应探头出现问题，应更换温度感应探头。
7. 所有设置均有记忆功能。
⑴、 时钟设置
1）
按“SET”键，选定“HOUR”指示灯，如下图
2）
按“+”键或“-”键设置当前时间的小时部分（当前时间为24小时制），每按一次“+”键或“-”键，增加或减少1小时，按住“+”键或“-”键不放，小时会连续增加或减少，小时调节范围为0~23。
3）
按“SET”键，选定“MINUTE”指示灯如下图：
4）
按“+”键或“-”键设置当前时间的分钟部分，每按一次“+”键或“-”键，增加或减少5分钟，按住“+”键或“-”键不放，分钟连续增加或减少，分钟调节范围为0～59。
⑵、 设置每天自动清洁、过滤时间T1
1）
按“SET”键，选定T1中“START”指示灯，如图
2）
按“+”键或“-”键，设置每天自动水处理过滤的开始时间。每按一次“+”键或“-”键，增加或减少5分钟，按住“+”键或“-”键不放，分钟连续增加或减少，直到所需的时间点。
3）
按“SET”键，选定T1中“END”指示灯，如图
4）
按“+”键或“-”键设置每天水处理过滤的结束时间。每按一次“+”键或“-”键，增加或减少5分钟，按住“+”键或“-”键不放，分钟连续增加或减少，直到所需的时间点。
5）
按“SET”键，选定T1中“HTER”指示灯，如图
6）
按“+”键或“-”键，设置该工作时间段内所需的温度。可调节的温度范围为0℃～40℃。（HTER设置为零时为不启动恒温功能）。
7）
按“SET”键选定“CL”指示灯，如图
8）
按“+”键或“-”键，设置消毒的时间，可预设的时间范围为0～90分钟。
注：如5秒内无设置动作，系统将自动储存当前设置并退出设置，相应指示灯关闭。
⑶、 设置自动恒温或过滤时间T2
1）
按“set”键，选定T2中的“start”指示灯，如图:
2）
按“+”键或“-”键，设置T2工作的开始时间。每按一次“+”键或“-”键，增加或减少5分钟，按住“+”键或“-”键不放，分钟连续增加或减少，直到所需的时间点。
3）
按“set”键选定T2中“end”指示灯，如图
4）
按“+”键或“-”键，设置T2工作的结束时间。每按一次“+”键或“-”键，增加或减少5分钟，按住“+”键或“-”键不放，分钟连续增加或减少，直到所需的时间点。
5）
按“set”键，选定T2中“hter”指示灯，如图
6）
按“+”键或“-”键，设置该工作时间段内所需温度，可设温度范围为0℃～40℃。
（当HTER设置为零时则不启动恒温功能）。
注：如5秒内无设置动作，系统将自动储存当前设置并退出设置，相应指示灯关闭。
⑷、设置自动恒温或过滤时间T3
T3时间段的设置如T2上述的操作。
三、控制盒
1、

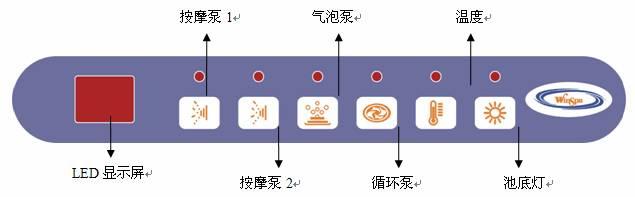

控制盒面板
2、
三种不同控制盒
|
种类
|
按摩泵
|
按摩泵
|
气泡泵
|
循环泵
|
恒温器
|
灯
|
|
商用1
（型号：C1）
|
直接/开关按摩泵，
|
直接/开关按摩泵
|
直接开/关气泡泵
|
直接开/关循环泵
|
直接开/关恒温器
|
直接开/关池底灯
|
|
商用2
（型号：C2）
|
直接开/关按摩泵，
|
直接开/关按摩泵
|
直接开/关气泡泵
|
按4下温度键，再按1下循环泵才可开/关循环泵
|
按4下循环泵按键，再按1下温度方可开/关恒温器
|
直接开/关池底灯
|
|
家用
（型号：D）
|
直接开/关按摩泵，
|
直接开/关按摩泵
|
直接开/关气泡泵
|
可直接调节循环泵的工作时间（时间范围0～90分钟）
|
可直接调节温度（温度范围0～40）
|
直接开/关池底灯
|
3、 功能说明
⑴、显示时间、水温
LED显示屏上显示的是当前的时间和温度，时间和温度每隔2秒交替显示。
⑵、按摩泵
本控制系统最多控制2台按摩泵。按控制面板上的“
”键，启动按摩泵。再次按“”键，则关闭按摩泵。
注：为了更节能及延长设备的使用寿命，按摩泵的默认工作时间为15分钟，即按摩泵启动15分钟后自动关闭，如再需要水力按摩，可重新按“”键，启动按摩泵。
⑶、气泡泵
按“
”键启动气泡泵，再按“
”键关闭气泡泵。
注：为了更节能及延长设备的使用寿命，气泡泵的默认工作时间为15分钟，即气泡泵在启动15分钟后自动关闭。如再需要气泡，可重新按“
”键启动气泡泵。
⑷、恒温或循环过滤、加热（T2、T3时间段）
自动恒温或过滤时间T2、T3时间段内，如系统程序已设置所需温度后，当温度达到所需温度时，循环泵自动关闭。当水温低于所设置的温度时，循环泵自动开启，直至温度达到所设置的温度时，循环泵自动关闭。此设置使循环泵工作状态随温度的变化而更换工作状态，达到更节能效果，循环泵的使用寿命更长。
⑸、循环过滤、清洁消毒（T1时间内）
在循环过滤、清洁消毒（T1时间段），工作时间开始时，控制盒面板上，循环泵指示灯自动亮，循环泵自动开始工作；工作时间结束后，指示灯自动关闭，循环泵自动停止工作。如T1时间内有设置恒温，工作时间开始时，恒温器与循环泵同时自动开启，当工作时间结束时，恒温器自动关闭。
⑹、池底灯
控制面板上按“
”键，开启池底灯，再按“”键关闭。
⑺、恢复出厂设置
同时按住主控制电路板上的“+”键和“-”键，系统将恢复出厂设置（出厂时系统全部设置为零）。
